HM2305 5kv isolasjonsmotstandstester beskrivelse video
Produktfunksjoner
- Designet for å oppfylle følgende sikkerhetsstandarder:
- IEC 61010-1,-2-30 (CAT III 600V/CAT IV 300V Forurensningsgrad 2)
- IEC 61010-031 (Krav for håndholdte sonder)
- Med automatisk-utladningsfunksjon
- Når en isolasjonsmotstand som en kapasitiv last måles, blir elektriske ladninger lagret i kapasitive kretser automatisk utladet etter målingen. Utladning kan kontrolleres på spenningsmonitoren.
- Bakgrunnslysfunksjon for å gjøre det lettere å arbeide på et svakt opplyst sted eller ved nattarbeid.
- Søylediagramvisning
- Hørbar og synlig LIVE-kretsvarsel
- Med automatisk-avslåingsfunksjon
- Instrumentet vil automatisk slå seg av hvis det ikke er noen funksjonsendring eller knappetrykk i 10 minutter for å spare batteristrøm.
- Automatisk-måling og visning av PI (Polarization Index), DAR (Dilectric Absorption Ratio)
Tekniske spesifikasjoner
Spesifikasjon
Måleområde og nøyaktighet
(Temperatur, fuktighet; 23±5 grader, 45-75 % RF)
|
【Isolasjonsmotstandstester】: ****Nominell spenning |
250V |
500V |
1000V |
2500V |
5000V |
|
Måleområde |
0.1-100.0MΩ |
0.1-99.9MΩ 80-1000MΩ |
0.1-99.9MΩ 80-999MΩ 0.80-2.00GΩ |
0.1-99.9MΩ 80-999MΩ 0.80-9.99GΩ 8．0-100.0GΩ |
0.1-99.9MΩ 80-999MΩ 0.80-9.99GΩ 8.0-99.9GΩ 80-20000GΩ |
|
Visningsområde |
0.1~100.0 MΩ |
0.1~1000 MΩ |
0.1M~2.00 GΩ |
0.1M~100.0 GΩ |
0.1M~2000 GΩ |
|
Åpen krets spenning |
DC250V +10% ,-10% |
DC 500V + 20%,-10% |
DC 1000V + 20%,-0% |
DC 2500V +20%,-0% |
DC5000V +20%,-0% |
|
Vurdert gjeldende |
|
1MΩ under belastning 1mA~1,2mA |
2,5MΩ under belastning 1mA~1,2mA |
5MΩ 负荷时 1mA~1,2mA |
|
|
Kortslutt-strøm |
5mA±0,5mA |
||||
|
Nøyaktighet |
±5 %±3dgt |
±5%±3dgt±20% |
|||
Spenningsmonitor for isolasjonsmotstandsområde
****:30 – 6000V (oppløsning 10 V): ±10%rdg±20V
Denne monitoren brukes til å sjekke om elektriske ladninger som er lagret uten utstyret som testes, er utladet eller ikke. Spenningsverdien målt og vist på LCD-skjermen er en referanseverdi. Vær oppmerksom på at den angitte verdien, når en ekstern AC-spenning tilføres instrumentet, ikke er en korrekt verdi.
【Spenningsmålingsområde】
|
DC spenning |
AC spenning |
|
|
Måleområde |
±30-±600V |
30–600 V (50/60 Hz) |
|
Oppløsning |
1V |
|
|
Nøyaktighet |
±2%rdg±3dgt |
|
Skjerm: Flytende krystall display isolasjonsmotstandsområde:(Maks.1200 tellinger) VAC/DC-område: (Maks.630tellinger) Søylediagram: Maks.36poeng DAR/PI-verdi:Maks.9.99 Tid:Maks.99.59
Advarsel om lavt batterinivå: Batterisymbol (i 4 nivåer)
Overområdeindikasjon: "OL"-merket vises på isolasjonsmotstandsområdet.
Automatisk-rekkevidde: Området skifter til øvre område: 1000 tellinger
Området skifter til nedre område: 80 tellinger
(Bare på isolasjonsmotstandsområdet)
Automatisk-strøm-av: Instrumentet vil bli slått av hvis det ikke er noen bryter- eller knappbetjening på 10 minutter.(Denne funksjonen fungerer ikke under en måling.)
Høyde: 2000m eller mindre
Temperatur & fuktighetsområde (garantert nøyaktighet):
23 grader ±5 grader /Relativ fuktighet 85% eller mindre (ingen kondens)
Driftstemperatur & fuktighetsområde:
0 grader til 40 grader /Relativ fuktighet 85 % eller mindre (ingen kondens)
Lagringstemperatur og fuktighetsområde:
-20 grader til ± 60 %/ relativ fuktighet 75 % eller mindre (ingen kondens)
Overbelastningsbeskyttelse: Isolasjonsmotstandsområde: AC 1200V/10sek. Spenningsområde: AC720V/10sek.
Tåler spenning: AC5160V(50/60Hz)5sek.(Mellom elektrisk krets og kapsling)
Isolasjonsmotstand: 1000MΩ eller mer/DC1000V (Mellom elektrisk krets og kabinett)
Dimensjon: 177(L) ×226(B) ×100(D)mm
Vekt: ****:ca. 1.9kg(batteri inkludert)
Strømkilde: DC12V: LR14(Alkalisk batteri størrelse C)x8stk
Strømforbruk (representative verdier ved 12V forsyningsspenning)
|
Spekter |
250V |
500V |
1000V |
2500V |
5000V |
VAC/DC |
||||
|
Utgang kl Kortslutning.- |
600mA |
110mA |
||||||||
|
Når merkestrømmen sendes ut |
650mA/0,25MΩ |
800mA/0,5MΩ |
1000mA/1MΩ |
1350mA/2,5MΩ |
1350mA/5MΩ |
|||||
|
Utgang ved åpen krets |
40mA |
40mA |
50mA |
80mA |
150mA |
|||||
|
Stå-by |
25mA |
|||||||||
|
Bakgrunnsbelysning på |
Økt med 40mA |
|||||||||
Måletid: 3126:ca. i 25 timer *under en belastning på 100MΩ
på området isolasjonsmotstand 5000V.

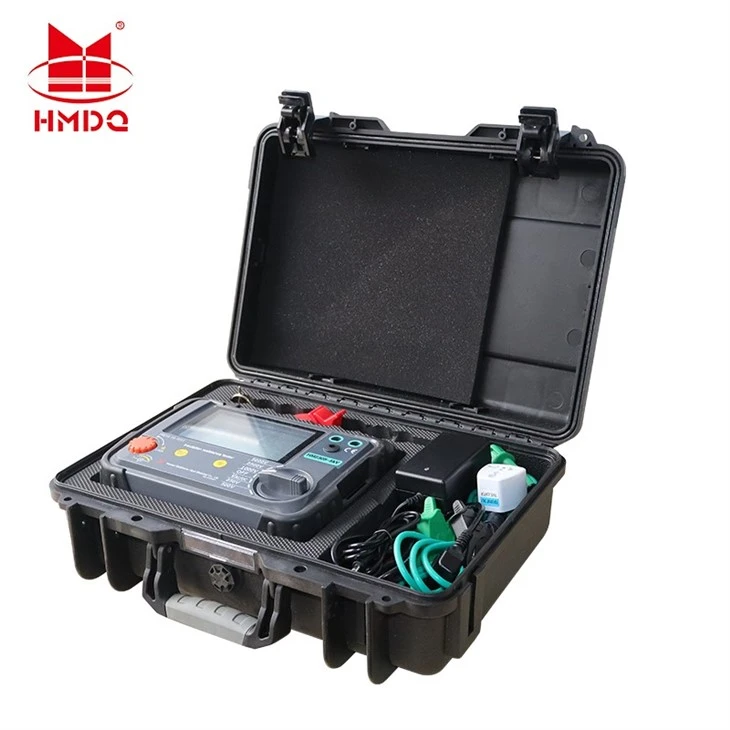

Tilbehør: Linjesonde: MODELL 7165 (inkludert MODEL8255
Rett type prod med støpte deler)
Jordledning: MODELL 7264Guard
ledning: MODELL 7265 LR14 (alkalisk batteri størrelse C) x 8 stk bruksanvisning

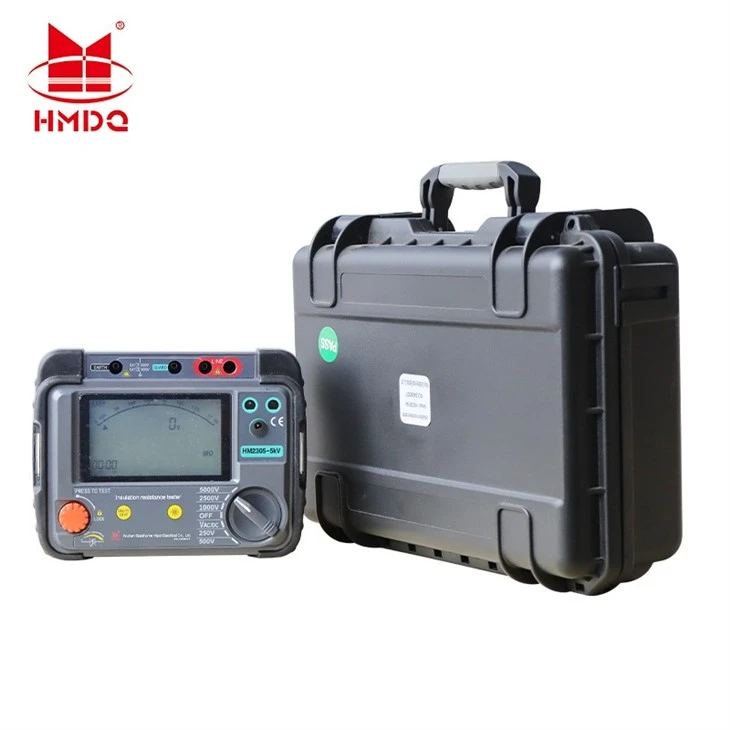

Hard veske: MODELL 9179
Pickel Type Prod: MODELL 8019
Rett Type Prod: MODEL8254
Valgfritt tilbehør: Adapter for opptaker:MODEL8302 Linjesonde med
krokodilleklemme: MODELL7168A
Long Line-sonde med krokodilleklemme (15m):MODEL7253

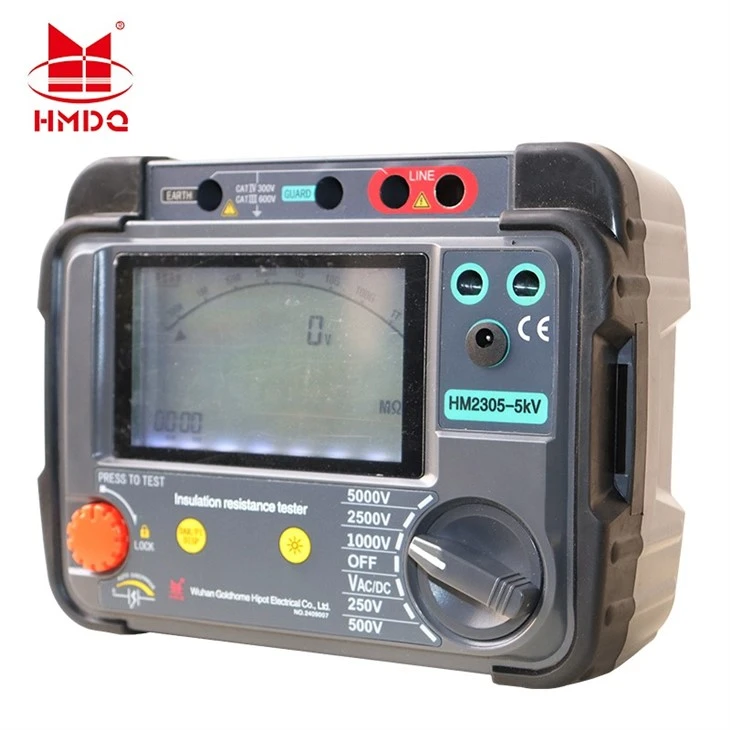

Instrumentoppsett
1.LCD-skjerm
2. Områdebryter
3.Test-knapp
4, Tilbakelys-knapp
5.DISP-knapp
6.Linjeterminal
7. Earth Terminal
8. Vaktterminal
9.Linjesonde (rød)
10. Earth Cord (svart)
11. Beskyttelsessnor (grønn)
4-2 LCD-skjermer
1. Isolasjonsmotstand
2.Søylediagram
3.Spenningsmonitor
4. Batterimerke
5.Spenningsvarselmerke
6.Timervisning
7.DAR-merke
8.PI-merke
9.DAR/PI-verdi
10.DC
11.AC
12.Minusvisning
13.Enhet
